XGN2-10箱型固定式金属封闭开关柜

您的当前位置: 首 页 >> 产品中心 >> 高压柜

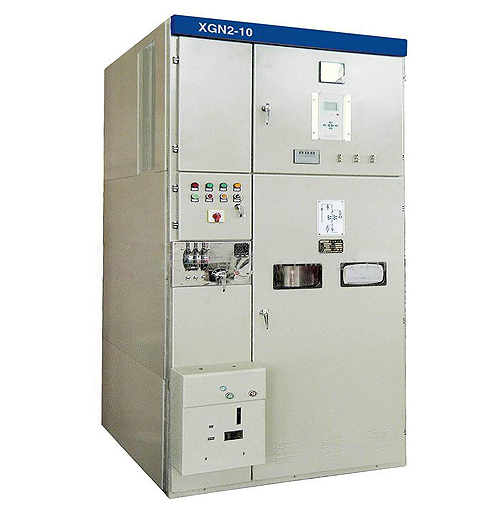

XGN2-10箱型固定式金属封闭开关柜

  • 所属分类:高压柜

  • 点击次数:
  • 发布日期:2024/07/13
  • 规格:
  • 类型:
  • 在线询价
  • 详细介绍

展浩电气


  一、产品概述:



  1、XGN2-10箱型固定式金属封闭开关设备(简称开关柜),用于12kV及以下三相交流50Hz系统中作为接受与分配电能之用,特别适合于频繁操作的场合,其母线系统为单母线也可派生出单母线带旁路和双母线结构。



  2、XGN2-10(G)箱型固定式交流金属封闭开关设备,是在普通型开关柜基础上已派生出适合高海拔地区使用的高原型产品。



  3、本开关柜符合国家标准GB3906《3~35kV交流金属封闭开关设备》及国际标准IEC298的要求,并且具有“五防”闭锁功能。



  4、本开关柜的主开关采用ZN28A-10系列真空断路器及SN10-10型少油断路器配用CD10系列及CD17系列电磁和CT8系列及CT17/CT19系列弹簧操动机构,根据用户需要也可采用ZN28-10、ZN73等整体式断路器,隔离开关采用GN30-10旋转式隔离开关、GN22-10大电流隔离开关和GN30-10旋转式大电流隔离开关系列产品。



  产品型号及含义:


展浩电气



  二、结构特点:



  本开关柜为金属封闭箱式结构,柜体骨架由角钢焊接而成,柜内分为断路器室、母线室、继电器室,继电器室上部可设计小母线室。室与室之间用钢板隔开。



  三、使用条件:



  1.环境温度:上限+40℃,下限-5℃。

  2.海拔高度不超过1000m;高原型开关柜海拔高度不超过3000m。

  3.相对湿度:日平均值不大于95%;月平均值不大于90%。

  4.水蒸气压:日平均值不大于2.2×10Mpa,月平均值不大于1.8×10Mpa。

  5.地震烈度:小于8级。

  6.无火灾、爆炸危险、严重污秽,化学腐蚀及剧烈震动的场所。
